Materiais & Estruturas


DT-MA001

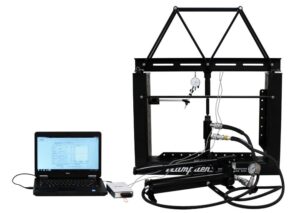

Base mostrada com pacote opcional de CDL e computador

Sistema para Experimentos de Estática e Dinâmica

Com esta unidade, milhares de investigações sobre os efeitos de estruturas mecânicas com carga estática ou dinâmica podem ser feitas. Os custos são tão baixos que os testes individuais dos alunos podem mesmo chegar à destruição.

Este sistema é um “laboratório de aprendizado” de bancada, projetado para testar e indicar os efeitos de cargas estáticas ou dinâmicas sobre modelos de vários componentes e estruturas, tais como vigas (vigas em “I”, em “T”, vigas retangulares e arredondadas, etc.), treliças de ponte simples e complexas, vigas cantiléver, treliças de guindaste, etc.

Aquisição de dados computadorizada

O modelo DT-MA001 pode ser fornecido com os acessórios para aquisição de sinais/valores, incluindo dez extensômetro, dois potenciômetros lineares de precisão com cabos, placa de aquisição de dados e unidade condicionadora de sinais, com software LabView para PC. O computador é incluído. Possui capacidade para gravar e exibir simultaneamente até 8 canais. Especifique o mod. DT-MA001.A.

Programa didático (parcial)

  1. Carga de tensão até 2200+ libras.
  2. Carga de compressão até 3700+ libras.
  3. Viga com tensão e compressão combinadas.
  4. Carregamento vetorial, simétrico e não simétrico.
  5. Análise de força a partir das deformações observadas.
  6. Carga estática ou dinâmica.
  7. Limites de carga para projeto de treliças de ponte.
  8. Treliças cantiléver e de guindaste, e limites de carga em projeto de vigas.
  9. Fadiga de metal.
  10. Comparações de carga de viga (ex.: viga “I” vs. “T”, sólida vs. oca, etc.).
  11. Comparações de carga de tensão para metal e plástico usando vigas de seção transversal similar.
  12. Projeto e análise estrutural.
  13. Determinações de ponto de ruptura para vários projetos de treliça.
  14. Determinações de ponto de ruptura para vários materiais de configuração similar.
  15. Determinação e análise de momento.
  16. Determinações de carga em viga de concreto reforçado.

DT-MA002

Sistema de Estudo de Strain Gauges

Este equipamento é usado para apresentar aos estudantes as medidas com extensômetro.

Ele explica a operação dos mesmos, e os métodos de conversão entre dados eletrônicos e esforços e forças.

Usando este treinador, os estudantes aprenderão como conectar sensores tipo ponte, esforços em flexão, torção e medidas de força usando célula de carga, entre outros.



DT-MA005

Deformação em Vigas de Eixo Curto

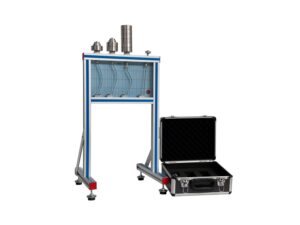

Este equipamento foi projetado para demonstrar fenômenos de deflexão em uma barra curva.

Um micrômetro é acoplado à estrutura para calcular a extensão da deflexão.

O estudo de como ocorre a deflexão em barras curvas é importante para estimar o deslocamento mecânico total de estruturas que incorporam seções curvas.

Um dos métodos mais efetivos usados para estimar as deflexões em barras curvas advém do primeiro teorema de Castiglione, ou de um método de carga unitária.


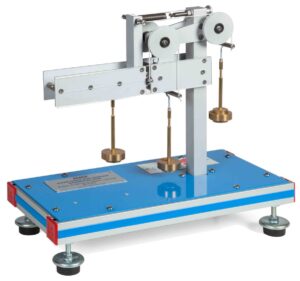

DT-MA006

Deformação em Vigas Retas

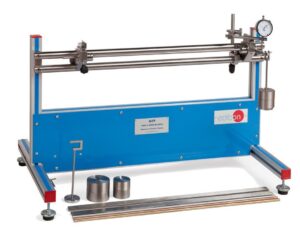

Este aparato é basicamente uma viga apoiada pelos dois suportes verticais.

Esses suportes verticais podem ser movidos ao longo da seção da barra, produzindo diferentes posições de apoio. São disponibilizadas três cargas pontuais com ganchos, com as quais podem-se aplicar os pesos.

Possui um manômetro na parte superior e outro na parte inferior da viga, para medida de sua deflexão. A viga é capaz de suportar carga primariamente por resistência  de flexão.

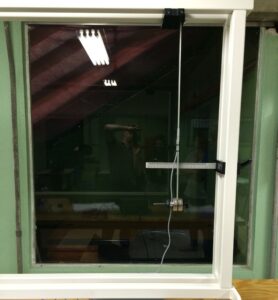

DT-MA008

Deflexão de Barras

Esta unidade de bancada é usada para estudar flambagem em escoras com várias condições de extremidade.

Um tipo de falha que é algumas vezes subestimada, envolvendo um corpo sujeito a carga compressiva, é aquela devida à instabilidade, denominada flambagem.

Este equipamento consiste em duas colunas verticais, sobre as quais é aplicada carga por um parafuso por meio de uma guia deslizante em uma bucha de esfera. O suporte pivô é uma cunha com talha em V, e o suporte é um cilindro em um soquete.

A carga na escora é medida por uma célula de carga, e a deflexão é medida por um manômetro analógico. A carga lateral é feita por pesos. A altura da viga de carga é ajustável para acomodar diferentes comprimentos de escora.


DT-MA011

Sistema de Ensaios de Torção 200Nm

Esta bancada didática permite o estudo de ensaios de torção em corpos de prova de vários materiais, até a ruptura.

Hastes de diferentes materiais, comprimentos e diâmetros são usados como corpos de prova.

O torque e o ângulo de torção são medidos. Para ajuste de corpos de prova de diferentes comprimentos, o gabarito pode ser deslizado ao longo da estrutura.

O torque é aplicado manualmente por meio de uma manivela e engrenagem sem fim.

DT-MA012

Máquina Universal de Ensaios Mecânicos, 20kN

Equipamento em Ata de Registro de Preços vigente. Veja mais ->

Máquina de ensaios de tensão hidráulica com cilindro tipo parafuso que proporciona carga completamente suave e step-less. O cilindro é operado por meio de uma manivela projetada para que seja necessário apenas um pequeno esforço da mão para obter a carga máxima.

O projeto pedagógico da máquina significa que o estudante pode observar o que ocorre ao longo de todo o procedimento.

O tamanho conveniente e a estrutura robusta fazem uma máquina altamente confiável e livre de riscos. A potência é lida em um instrumento grande e claramente visível, graduado em kN (kiloNewton).

O instrumento possui um indicador de valor máximo, que mostra a potência na ruptura n haste de teste. A extensão é medida por meio de um medidor com precisão de leitura de 0,01 polegada.


DT-MA014

Pêndulo Charpy - 300 Nm

Este aparato é usado para teste e avaliação qualitativa do comportamento de fratura de materiais metálicos conforme DIN 50115.

Ele é uma parte de um curso completo sobre os princípios fundamentais de ensaios manuais.

DT-MA015

Polariscópio de Transmissão para Ensaios
Fotoelásticos de Tensão

Esta unidade é usada para ver e medir os principais componentes de tensão e direções de principais de tensão por meio de método fotoelástico para condição de tensão planar em qualquer ponto dado em uma amostra fotoelástica.


DT-MA018

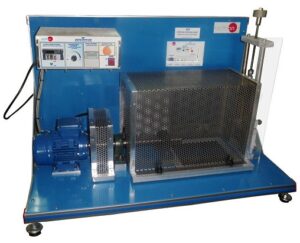

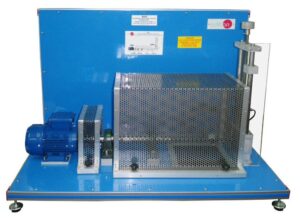

Sistema de Estudo de Eixos Rotativos

Este aparato é projetado para demonstrar o conceito de eixos rotativos e visualizar seus efeitos em máquinas rotativas pesadas.

Quando um eixo gira, são produzidas vibrações transversais nele. Se o eixo estiver desbalanceado, as forças centrífugas ocasionam as vibrações. Se a rotação do eixo for igual à oscilação natural do eixo, essas vibrações são multiplicadas.
Em maquinarias pesadas, este fenômeno é muito perigoso e precisa ser controlado.

Este aparato consiste em um número de eixos de diferentes comprimentos e diâmetros, suportes de centro para os eixos e suporte de extremidade.

O eixo é acoplado ao motor e a velocidade do motor pode ser variada para inspecionar as vibrações a várias velocidades.

DT-MA019

Sistema de Estudo de Vibrações Livres e Forçadas

Esta unidade foi projetada para determinar o período e a frequência de uma barra cantiléver.

Quando uma força age sobre um corpo vibrante de tal modo a fazer o corpo manter a vibração a velocidade constante, a vibração é denominada vibração forçada, ao passo que se um corpo vibra livremente sem nenhuma força externa agindo sobre ele, a vibração é denominada livre.

A unidade consiste em uma viga metálica horizontal pivotada em um lado da estrutura e livre na outra extremidade.

Para suspendê-la horizontalmente, ela é conectada ao lado superior da estrutura por uma mola.

A unidade contém dois excitadores.
1.     Excitador linear/balanceado.
2.     Excitador não-linear/não-balanceado.


DT-MA021

Máquina Universal de Ensaios Mecânicos, 50kN

Essa unidade é usada para testar as forças de tensão e de compressão em materiais.

Seu nome provém do fato de que ela pode executar muitos ensaios padrão de tensão/compressão em materiais, componentes e estruturas.

Esta unidade vertical de bancada é suada para a geração de forças de tensão e de compressão, com a ajuda de um sistema hidráulico.

São fornecidos sensores para o registro de carga e deslocamento.

DT-MA023

Conjunto de Aplicação de Extensômetro

Esta unidade foi projetada para o estudo das características das vibrações livres de uma barra de flexão.

Quando uma barra é carregada com peso e sofre uma deflexão, ela começa a oscilar. O período e a frequência da oscilação dependem da massa e das dimensões da barra.

Consiste em uma estrutura retangular sobre a qual a barra pode ser colocada em qualquer direção.

A barra é fixada em uma extremidade, e é adicionada massa à outra extremidade.

A unidade possui um sensor de proximidade, que mede o período e a frequência da barra vibrante.

A forma de onda da vibração pode ser vista no osciloscópio.
