Termodinâmica


DT-TD001

Câmara Frigorífica Positiva

Equipamento em Ata de Registro de Preços vigente. Veja mais ->

Este treinador foi projetado para fins educacionais e estudos de refrigeração a temperaturas positivas.

Ele inclui todas as partes de um sistema industrial de refrigeração, incluindo uma câmara frigorífica apropriadamente isolada com descongelamento da guarnição da porta e um controlador elétrico com descongelamento automático do evaporador. Um aquecedor elétrico simula as variações de temperatura no interior da câmara.

Programa didático

  1. Partida da planta e verificação da intervenção dos dispositivos de segurança.
  2. Estudo da operação e configuração de uma válvula de expansão termostática.
  3. Controle ON/OFF.
  4. Análise do comportamento do sistema ante as variações dos seguintes parâmetros:
    • superaquecimento da válvula termostática.
    • fluxo de ar do condensador.
  5. Traçado do ciclo no diagrama pressão – entalpia do gás refrigerante.
  6. Coleta de dados e cálculo das seguintes grandezas:
    • balanços térmicos no evaporador, condensador, compressor.
    • EER do ciclo.

DT-TD002

Câmara Frigorífica Negativa

Este treinador foi projetado para fins educacionais e estudos de refrigeração a temperaturas negativas.

Ele inclui todas as partes de um sistema industrial de refrigeração, incluindo uma câmara frigorífica apropriadamente isolada com descongelamento da guarnição da porta e um controlador elétrico com descongelamento automático do evaporador. Um aquecedor elétrico simula as variações de temperatura no interior da câmara.

Programa didático

  1. Partida da planta e verificação da intervenção dos dispositivos de segurança.
  2. Estudo da operação e configuração de uma válvula de expansão termostática.
  3. Controle ON/OFF.
  4. Análise do comportamento do sistema ante as variações dos seguintes parâmetros:
    • superaquecimento da válvula termostática.
    • fluxo de ar do condensador.
  5. Traçado do ciclo no diagrama pressão – entalpia do gás refrigerante.
  6. Coleta de dados e cálculo das seguintes grandezas:
    • balanços térmicos no evaporador, condensador, compressor.
    • EER do ciclo.

DT-TD003

Treinador para Estudo de um Refrigerador Comercial com Evaporador Múltiplo

Este equipamento, projetado expressamente para fins didáticos, permite o estudo do funcionamento de um refrigerador comercial dotado de dois evaporadores, um compressor hermético e um condensador de ar.

Programa didático

  1. Posta em marcha do equipamento e controle do funcionamento dos dispositivos de segurança.
  2. Estudo do funcionamento de uma válvula de expansão termostática.
  3. Regulação tipo On/Off.
  4. Análise do comportamento do sistema ao variar:
    • o número de evaporadores.
    • a vazão do condensador/evaporadores.
    • o superaquecimento das válvulas termostáticas.
  5. Traçado do ciclo no gráfico pressão-entalpia do gás refrigerante.
  6. Aquisição de dados e análise:
    • dos balanços térmicos nos evaporadores, no condensador, no compressor.
    • da vazão de massa do refrigerante.
    • dos coeficientes de eficiência frigorífica (EER) ideal e real.
    • rendimento volumétrico do compressor.
    • do superaquecimento da válvula termostática.

DT-TD004

Treinador sobre Unidades de Condensação de Água

Este treinador é projetado para fins educacionais, para estudo das técnicas usadas atualmente para condensação de água de unidades de refrigeração:

  • a conexão à rede de água via válvula pressostática.
  • o uso de um refrigerador por corrente de ar (refrigerador seco).
  • o uso de uma torre de resfriamento.

Programa didático

  1. Posta em marcha e verificação da intervenção dos dispositivos de segurança.
  2. Estudo do funcionamento de:
    • válvula pressostática.
    • refrigerador a seco.
    • torre de refrigeração.
  3. Controle proporcional.
  4. Exame do comportamento do sistema conforme a variação de:
    • fluxo de ar do evaporador.
    • dispositivo usado para condensação.
  5. Obtenção dos gráficos pressão-entalpia do refrigerante, do ciclo de refrigeração.
  6. Aquisição de dados e cálculo de:
    • superfícies de troca de calor.
    • balanços térmicos correspondentes ao evaporador, condensador, compressor.
    • fluxo de massa do refrigerante.
    • coeficientes de eficiência.
    • frigorífica (EER) ideal e real.
    • rendimento volumétrico de compressão.
  7. Balanço térmico do lado da água.
  8. Balanço térmico do lado do ar da torre de resfriamento (requer itens opcionais: termohigrômetro e anemômetro).

DT-TD005

Bancada para Estudo de Treinamento em Refrigeração Geral

(Opção: Versão Computadorizada)

Equipamento em Ata de Registro de Preços vigente. Veja mais ->

Esse treinador tem a função de apresentar aos alunos, o método de absorção de calor em um ambiente delimitado para a utilização do ciclo de refrigeração por compressão.

Permite uma análise individual de todos os componentes críticos do ciclo e permite utilizar componentes alternativos, variar as condições de carga do condensador e do evaporador, assim como também abordar com êxito situações operativas não previstas.

Programa Didático

  1. Posta em marcha e verificação dos dispositivos de segurança.
  2. Estudo da operação de válvula de expansão termostática.
  3. Análise do comportamento do sistema em função da variação de:
    • dispositivo de expansão.
    • superaquecimento (quando a válvula de expansão termostática é usada).
    • vazão de ar no condensador e/ou evaporador.
    • carga de refrigerante no sistema.
  4. Gráfico do ciclo do refrigerante no diagrama de pressão-entalpia
  5. Aquisição de dados e cálculo de:
    • superaquecimento de válvula termostática.
    • balanços de calor referentes ao evaporador, condensador, compressor.
    • vazão de massa do refrigerante.
    • EER real e ideal.
    • eficiência de compressão volumétrica.
  6. Resolução de problemas do sistema e seus componentes.

DT-TD006

Bancada para
Estudo de Ventilação

Essa unidade consiste de um ventilador centrífugo equipado com dutos cilíndricos de sucção e descarga. O duto de sucção possui um ponto de tomada de pressão estática conectado a um manômetro diferencial, além de um sensor de temperatura e um amortecedor de ar  (para variar a característica do duto). O duto de descarga possui um ponto de tomada de pressão estática conectado a um manômetro diferencial, um tubo de Pitot conectado a um micromanômetro, um sensor de temperatura e um amortecedor de ar.

A rotação do motor pode variar continuamente, graças a um inversor digital que também indica o número de rpm. Um analisador de fase digital indica os valores de V, A e W referentes ao motor.

Programa Didático

  1. Determinação da vazão com tubo de Pitot.
  2. Gráfico da curva característica de um ventilador a diferentes valores de rpm.
  3. Verificação das leis de similaridade.

  4. Determinação a potência absorvida pelo motor vs. rpm e vazão.


DT-TD007

Banco de Estudo dos Componentes e Falhas em Instalações em Sistemas de Refrigeração

Para analisar e conhecer os componentes que fazem parte de uma instalação de um sistema de refrigeração, bem como os problemas decorrentes das falhas destes, quando da sua operação.

Programa Didático

  1. Falhas na válvula do compressor.
  2. Falhas do separador de óleo.
  3. Falhas devidas ao excesso de refrigerante.
  4. Falhas devidas à perda de refrigerante.
  5. Bloqueio completo do refrigerante antes do evaporador.
  6. Válvula de expansão bloqueada.
  7. Obstrução do filtro de secagem.
  8. Pressão de condensação excessiva.
  9. Pressão de admissão excessiva.
  10. Pressão de admissão insuficiente.
  11. Uma fase do motor elétrico interrompida.
  12. Ambas as fases do motor interrompidas.
  13. Termostato de refrigeração com defeito.
  14. Termostato do congelador com defeito.
  15. A bobina do relé defeituosa.
  16. Proteção térmica do compressor com defeito.
  17. Falha de funcionamento do condensador.
  18. Procedimentos para desmontar e remontar cada componente.
  19. Controle de qualidade dos componentes.

DT-TD008

Banco de Estudo
em Ensaio de
Compressores Herméticos Computadorizados

Apenas instrumentos sofisticados devem ser usados para avaliar a qualidade de um compressor e analisar suas características.

Essa bancada foi projetada especificamente para uso educacional, de modo que os estudantes possam também aprender novas técnicas de aquisição de dados por meio do uso de instrumentos apropriados e de um PC (fornecido separadamente), além de compreender as problemáticas inerentes ao compressor.

Programa Didático

  1. Posta em marcha e verificação da intervenção dos dispositivos de segurança.
  2. Análise do comportamento do sistema em função da variação de:
    • o dispositivo de expansão do líquido.
    • o grau de abertura da válvula (quando é utilizada a válvula micrométrica para a expansão).
    • vazão de ar no condensador e/ou evaporador.
  3. Exame de compressores herméticos e suas características.
  4. Avaliação da qualidade do compressor.
  5. Determinação da potência do compressor.
  6. Elaboração do gráfico pressão-entalpia do ciclo do refrigerante
  7. Aquisição de dados e cálculo de:
    • balanços térmicos correspondentes ao evaporador, condensador, compressor.
    • fluxo de massa do refrigerante.
    • coeficientes de eficiência frigorífica (EER) ideal e real.
    • eficiência de compressão volumétrica.
  8. O software está equipado com:
    •  balanço térmico do circuito frigorífico.
    • supervisão do sistema com exibição dos valores detectados pelos sensores.

DT-TD009

Banco de Estudo em Refrigeração por Absorção

Essa bancada foi projetada para estudar o ciclo de refrigeração por absorção.

Opcional: Gerador fotovoltaico dimensionado para manter a temperatura no valor alcançado.Montado sobre estrutura com rodízios, com inclinação variável.



O calor vindo de um queimador a gás ou de resistores elétricos vaporiza a amônia contida na solução do gerador.

O vapor de amônia condensa no trocador e passa ao evaporador, onde evapora a baixas temperaturas.

Programa Didático

  1. Graficar o ciclo de refrigeração por absorção em gráfico log P vs. 1/T, mediante medições de temperatura ao longo do circuito.
  2. Transposição dos valores para o gráfico de concentração vs. entalpia e análise da quantidade de calor trocada com a caldeira, no condensador, no absorvedor e no evaporador.
  3. Cálculo da vazão média da solução circulante.
  4. Aquisição de dados e cálculo do rendimento do sistema em função da temperatura alcançada na caldeira.

DT-TD010

Banco de Estudo
em Refrigeração Doméstica

Essa bancada é projetada para identificar e analisar o comportamento do ciclo termodinâmico de refrigeradores domésticos.

A atenção dos estudantes é focalizada em tópicos concernentes à condensação do gás refrigerante, que é geralmente inadequada por causa da baixa troca de calor devido à escassa convecção que ocorre nos espaços estreitos onde os refrigeradores domésticos são geralmente instalados.

Programa Didático

  1. Controle ON-OFF: termostato da câmara fria.
  2. Utilização o gráfico pressão-entalpia do refrigerante como ferramenta de trabalho e diagnóstico: plotagem do ciclo de refrigeração.
  3. Aquisição de dados e cálculo de:
    • balanços térmicos correspondentes ao evaporador, condensador, compressor.
    • fluxo de massa do refrigerante.
    • coeficientes de eficiência frigorífica (EER) ideal e real.
    • rendimento volumétrico de compressão e sua evolução ao variar a relação de compressão.
    • superfície de troca do condensador.
    • coeficiente de transferência de calor entre o ar e o refrigerante no condensador.
    • perdas de calor através das paredes da câmara.

Versão especial sob encomenda

Além de oferecer as características da versão padrão, essa versão também inclui:

  • Simulador de falhas usando chaves de disparo, ou simulador de falhas operando com teclado e microprocessador, permitindo ao professor introduzir anomalias e avaliar as tentativas de resolução do problema por parte dos alunos .

DT-TD011

Banco de Estudo em Refrigeração Industrial Computadorizada

Essa bancada é projetada para o estudo de refrigeração industrial, cujo principal objetivo consiste em controlar a temperatura e a umidade relativa de uma ou mais câmaras frias.

Programa Didático

  1. Posta em marcha e verificação da intervenção dos dispositivos de segurança.
  2. Estudo do funcionamento de uma válvula de expansão termostática e de sua calibração.
  3. Controle proporcional.
  4. Correlação entre temperatura de evaporação, temperatura da câmara e a umidade relativa das câmaras à temperatura média.
  5. Análise do comportamento do sistema conforme a variação de:
    •  grau de abertura das válvulas.
    • fluxo de ar do condensador .
  6. Obtenção do gráfico pressão-entalpia do ciclo do gás refrigerante.
  7. Aquisição de dados e cálculo de:
    • balanços térmicos correspondentes ao evaporador, condensador, compressor.
    • fluxo de massa do gás refrigerante.
    • coeficientes de eficiência frigorífica (EER) ideal e real.
    • rendimento volumétrico de compressão.
    • superfície de troca do condensador.
    • coeficiente de transferência de calor entre o ar e o refrigerante no condensador.
    • perdas de calor através das paredes da câmara.
  8. O software do equipamento permite acessar diferentes seções:
    • operação automática e manual do sistema.
    • acionamento de falhas (12).
    • resolução de falhas e restabelecimento do bom funcionamento da máquina.
    • supervisão do sistema com visualização dos valores detectados pelos sensores.

DT-TD012

Bancada de Estudo Computadorizado em
Produção e Tratamento do Ar Comprimido

Este treinador é projetado para o estudo aprofundado do ciclo de compressão do ar e das transferências de energia relevantes.

Ele é controlado por um computador pessoal (fornecido sob encomenda) e inclui aquisição de dados e placa de interface a PC, além de transdutores e sensores apropriados. Ele é pré-arranjado para conexão com o treinador de desumidificação mod. DT-TD013.

Programa Didático

  1. Análise do diagrama pressão/volume (pV) da 1ª e da 2ª etapa, com comprovação prática.
  2. Determinação do índice politrópico.
  3. Cálculo da pressão média efetiva da 1ª e da 2ª etapa; cálculo da potência absorvida pelo compressor.
  4. Utilização do diagrama T/S do ar para determinação prática das características dos ciclos e balanços térmicos.
  5. Controle dos dispositivos de segurança.

Somente para versão com transdutor de fluxo

  1. Balanço térmico da transformação termodinâmica.
  2. Cálculo da potência absorvida pelo compressor.
  3. Análise da eficiência do compressor.

Para estudo detalhado das  características do ar, o treinador de desumidificação DT-TD013 deve ser conectado a esta unidade.


DT-TD013

Banco de Estudo Computadorizado no Ciclo Termodinâmico do Ar-Comprimido



Programa Didático

  1. Análise do diagrama pressão/volume (pV) da 1ª e da 2ª etapas, com comprovação prática.
  2. Cálculo da pressão média efetiva da 1ª e da 2ª etapa; cálculo da potência absorvida pelo compressor.
  3. Utilização do diagrama T/S do ar para determinação prática das características dos ciclos e balanços térmicos.
  4. Análise do bom funcionamento do compressor.
  5. Controle dos dispositivos de segurança.

DT-TD014

Banco Geral de Estudo em Ar-Condicionado

Essa bancada é projetada para um estudo exaustivo das transformações termodinâmicas sofridas pelo ar ao atravessar vários estágios de uma moderna unidade de ar condicionado, que serve um local cuja temperatura e umidade se deseja controlar.

A medição da temperatura e umidade do ar em diferentes pontos permite a análise do resfriamento, do aquecimento, da umidificação e da desumidificação do ar.

Estão também incluídos alguns simuladores de temperatura local e externa e da umidade local, para verificar a lógica do sistema de controle em todas as condições que podem ocorrer em uma central de tratamento de ar.

Programa Didático

  1. Usando o gráfico psicrométrico para estudar as transformações pelas quais passa o ar nas diferentes seções da central de tratamento de ar: aquecimento sensível, umidificação de vapor, resfriamento e desumidificação.
  2. Análise dos balanços térmicos correspondentes às diferentes seções da central de tratamento.
  3. Análise do funcionamento dos controladores de temperatura e umidade para a unidade de tratamento de ar.
  4. Controle de ação proporcional direta e reversa.
  5. Controle On-off gradual.
  6. Controle de temperatura dos amortecedores.

Modelo DT-TD015 - Uma porta.

DT-TD015/DT-TD016

Refrigerador Doméstico

Este equipamento foi projetado para permitir aos estudantes a análise detalhada do funcionamento de um refrigerador doméstico com uma porta (DT-TD015) ou de duas portas (DT-TD016).

É montado sobre rodízios e usa o refrigerante R134a, que atende às normas de emissão.

Programa didático

  1. Análise do funcionamento de um refrigerador doméstico.

  2. Regulagem On/Off: o termostato da câmara frigorífica.

  3. Avaliação das pressões do ciclo e das temperaturas correspondentes de evaporação/condensação.

  4. Traçado do ciclo frigorífico construído no diagrama de pressão-entalpia do refrigerante utilizado.

  5. Determinação da energia específica trocada no evaporador e no condensador.

  6. Avaliação do EER do ciclo.

  7. Inserção de falhas.

DT-TD017

Treinador para Estudo de Compressor Aberto

Este treinador, projetado expressamente para fins didáticos, permite o estudo do compressor aberto aplicado às instalações frigoríficas.

Programa didático

  1. Posta em marcha e verificação da intervenção dos dispositivos de segurança.
  2. Análise do comportamento do sistema em função:
    • do número de revoluções do compressor
    • do dispositivo de expansão
    • da vazão de ar em direção ao evaporador e/ou ao condensador
  3.  Estudo dos compressores abertos.
  4. Determinação da potência de um compressor.
  5. Traçado do ciclo em um diagrama de pressão-entalpia do gás refrigerante.
  6. Aquisição de dados e cálculo de:
    • balanços térmicos dos evaporadores, condensadores, compressores.
    • vazão de massa do refrigerante.
    • coeficiente de eficiência energética (EER) ideal e real.
  7. Eficiência volumétrica de compressão.
  8. Introdução de falhas.

DT-TD018

Treinador para Estudo de Compressor Semi-Hermético

Este treinador, projetado expressamente para fins didáticos, permite o estudo do compressor semi-hermético aplicado às instalações frigoríficas.

Programa didático

  1. Posta em marcha e verificação da intervenção dos dispositivos de segurança.
  2. Análise do comportamento do sistema em função:
    • do número de revoluções do compressor.
    • do sobreaquecimento da válvula termostática.
    • da vazão de ar do evaporador e/ou ao condensador.
  3. Estudo dos compressores semi-herméticos.
  4. Determinação da potência de um compressor.
  5. Traçado do ciclo em um diagrama de pressão-entalpia do gás refrigerante.
  6. Aquisição de dados e cálculo de:
    • balanços térmicos do evaporador, condensador, compressor.
    • vazão de massa do refrigerante.
    • coeficiente de eficiência energética (EER) ideal e real.
  7. Eficiência volumétrica de compressão.

DT-TD019

Treinador de Ar Condicionado com Bomba de Calor

Este treinador foi projetado especificamente para fins didáticos, para que os estudantes possam investigar a operação de uma bomba de calor ar/água e de seus componentes, tais como válvula de inversão de ciclo e válvula de expansão termostática. Os estudantes também podem examinar o uso de um fluido intermediário para o transporte de potência térmica ou frigorífica desde o local de produção até o local de uso.

Programa Didático

  1. Posta em marcha e verificação dos dispositivos de segurança.
  2. Estudo da operação de uma bomba de calor.
  3. Estudo da operação de uma válvula de inversão de ciclo.
  4. Estudo da operação de uma válvula de expansão termostática.
  5. Controle On/Off.
  6. Exame do comportamento do sistema em função da variação de:
    • estação do ano.
    • fluxo de ar no condensador/evaporador.
    • fluxo de ar no trocador ar/água.
  7. Traçado do ciclo de refrigeração em um gráfico de pressão-entalpia do refrigerante.
  8. Aquisição de dados e cálculo de:
    • superfícies de troca.
    • balanços de calor referentes ao evaporador, condensador, compressor.
    •  fluxo de massa do refrigerante.
    • EER ideal e real.
    •  COP ideal e real.
    • rendimento do compressor volumétrico.
    • sobreaquecimento da válvula termostática.
    • balanços de calor no lado da água.
    • balanços de calor no lado do ar (requer itens adicionais: termohigrômetro e anemômetro).

DT-TD020

Treinador para Estudo de um Resfriador

Este treinador, projetado para fins didáticos, permite o estudo da operação de um resfriador e de seus componentes, como a válvula de expansão termostática e o fluxostato.

Também permite analisar o uso de um fluido intermediário para o transporte da potência frigorífica desde o local de produção até o local de uso.

Programa didático

  1. Posta em marcha e verificação dos dispositivos de segurança.
  2. Estudo da operação de um resfriador.
  3. Estudo da operação de uma válvula de expansão termostática.
  4. Regulagem On/Off.
  5. Análise do comportamento do sistema ante a variação de:
    • fluxo de ar no condensador.
    • fluxo de ar no trocador ar/água.
  6. Traçado do ciclo do refrigerante no diagrama pressão-entalpia do gás refrigerante.
  7. Aquisição de dados e cálculo de:
    • superfícies de troca térmica
    • balanços de calor referentes ao evaporador, condensador, compressor.
    • fluxo de massa do refrigerante.
    • EER ideal e real.
    • rendimento volumétrico da compressão.
    • sobreaquecimento da válvula termostática.
    • balanço térmico no lado da água.

DT-TD033

Planta Piloto de Transferência de Calor com Trocador de Casco e Tubo

Essa unidade consiste de um trocador de casco e tubo e de um tanque dotado de um aquecedor elétrico para produção de água quente bombeada por uma bomba centrífuga.

Os experimentos podem ser conduzidos a favor ou contra a corrente.

A versão automatizada inclui um controlador PID para regular automaticamente as vazões via duas válvulas pneumáticas.

Programa Didático

  1. Transferência térmica entre fluidos separados por uma parede a favor e contra a corrente.
  2. Balanço de energia e cálculo da eficiência.
  3. Diferença de temperatura média logarítmica  (LMTD).
  4. Coeficiente global de transferência térmica (U).
  5. Como a vazão e a diferença de temperatura afetam o coeficiente de transferência.
  6. Comparação dos modos operacionais e desempenho de diferentes tipos de trocadores de calor.

DT-TD034

Planta Piloto de Transferência de Calor com Trocador de Calor de Placa e Tubo em “U”

Essa unidade permite estudar as trocas de calor usando um trocador de tubo em “U” e um trocador de placas.

A versão automatizada inclui um controlador PID, que controla automaticamente as vazões via duas válvulas pneumáticas.

Programa Didático

  1. Transferência de calor entre fluidos separados por uma parede.
  2. Balanço de energia e cálculo da eficiência.
  3. Diferença de temperatura média logarítmica (LMTD).
  4. Coeficiente global de transferência térmica (U).
  5. Influência da vazão e da diferença de temperatura sobre o coeficiente de transferência.
  6. Comparação dos modos de operação e desempenho dos diferentes tipos de trocadores de calor.
  7. Controle automático de vazão por controlador PID.
  8. Supervisão do sistema por um PC.

DT-TD035

Planta Piloto de Transferência de Calor com Trocador de Tubo e Tubo e de Ar

Planta piloto para demonstração e estudo de trocadores de calor de tubo e de ar. Os experimentos podem ser realizados em contra-corrente e em paralelo.

Programa Didático

  1. Estudar a transferência de calor entre fluidos separados por uma parede, contracorrente ou paralelo
  2. Estudar o equilíbrio de energia e cálculo de eficiência.
  3. Estudar o conceito de Log Mean Temperature Difference (LMTD).
  4. Estudar o conceito do coeficiente de transferência de calor (U).
  5. Estudar como a vazão e a temperatura podem afetar o coeficiente de transferência
  6. Comparar os modos de operação e desempenho de diferentes tipos de trocadores de calor.

DT-TD036

Planta Piloto de Transferência de Calor com Trocador de Casco, de Tubo e Tubo e Espiral

Estuda o funcionamento e utilização de trocadores de calor de casco, de tubo e tubo e espiral.

Programa Didático

  1. Estudar a transferência de calor entre fluidos separados por uma parede, contracorrente ou paralelo.
  2. Estudar o equilíbrio de energia e cálculo de eficiência.
  3. Estudar o conceito de Log Mean Temperature Difference (LMTD).
  4. Estudar o conceito do coeficiente de transferência de calor (U).
  5. Estudar como a vazão e a temperatura podem afetar o coeficiente de transferência.
  6. Comparar os modos de operação e desempenho de diferentes tipos de trocadores de calor.

DT-TD037

Planta Piloto de Transferência de Calor com Trocador de Calor de Tubo e Tubo, Casco e Tubo ou de Placa

Demonstração e estudo de trocadores de calor de tubo e tubo, casco e tubo ou de placa. Os experimentos podem ser realizados em contra-corrente e em paralelo.

Programa Didático

  1. Estudar a transferência de calor entre fluidos separados por uma parede, contracorrente ou paralelo
  2. Estudar o equilíbrio de energia e cálculo de eficiência
  3. Estudar o conceito de Log Mean Temperature Difference (LMTD)
  4. Estudar o conceito do coeficiente de transferência de calor (U)
  5. Estudar como a vazão e a temperatura podem afetar o coeficiente de transferência
  6. Comparar os modos de operação e desempenho de diferentes tipos de trocadores de calor
  7. Controle automático de vazão atráves de controlador PID (não disponível na versão manual)
  8. Controlar a planta através de sistema supervisório via PC (não disponível na versão manual).

DT-TD040

Torre de Refrigeração

Este equipamento foi projetado para experimentos com os princípios de construção e as características operacionais de torres de refrigeração, e consiste essencialmente em uma torre de metacrilato transparente com enchimento.

Programa didático

  1. Dinâmica dos fluidos de diferentes enchimentos, com diferentes vazões de ar e de água.
  2. Medida dos parâmetros operacionais em condições estacionárias.
  3. Representação do estado do sistema em gráfico psicrométrico e balanço de energia.
  4. Efeito da superfície do enchimento sobre a abordagem de bulbo úmido e as quedas de pressão.
  5. Desempenho com diferentes cargas de refrigerante e temperaturas de entrada.

DT-TD043

Módulo para Estudo do Balanceamento
da Redes Aeráulicas

Entre as instalações de ventilação, termoventilação e condicionamento de ar, a verificação do balanço correto de uma rede aeráulica é uma condição essencial para evitar esforços vãos de um projeto correto, pois o desbalanceamento de uma ou mais zonas pode causar a não cobertura das cargas térmicas ou de fluxos de ventilação de cada ambiente servido.

O módulo, desenhado para propósitos educacionais, permite o estudo do balanço de uma rede de tubulação, com análise in situ de parâmetros como a pressão estática e a velocidade do ar em diferentes pontos do circuito.

Assim, o estudante poderá se familiarizar com os problemas inerentes às vazões de ar e às perdas de carga.

Programa didático

  1. Estudo dos componentes de um sistema de ventilação: ventilador, grelhas de exaustão, dutos, válvulas de calibração, grelhas de entrada, etc.
  2. Conexão dos diferentes componentes de instalação e verificação do funcionamento do sistema.
  3. Medidas de pressão estática, dinâmica e total e da velocidade do ar em diferentes pontos do circuito aeráulico.
  4. Perdas de pressão localizadas e distribuídas.
  5. Coeficientes de perda.
  6. Calibração das válvulas para respeitar os valores prescritos do fluxo de ar ambiente.

DT-TD046

Bancada  para Estudo do Circuito de Liofilização

reinador concebido para fins educacionais, para estudo do processo de liofilização, que é o melhor sistema para preservação de bens perecíveis.Ele permite determinar o ciclo ótimo, para qualidade e custo, de qualquer produto, usando vácuo para manter a temperatura do produto mais baixa do que sua temperatura eutética.

Programa didático

  1. Verificação da intervenção da partida e dos dispositivos de segurança da planta.
  2. Determinação da temperatura eutética de uma substância.
  3. Controle da temperatura interna e superficial do produto durante a liofilização, e determinação do ciclo ótimo para cada produto.
  4. Estudo da operação de uma válvula de expansão termostática e sua calibração.
  5. Controle on/off: o termostato do compressor.
  6. Análise do comportamento do sistema em função da variação de:
    • superaquecimento de válvula termostática.
    • pressão de intervenção do ventilador de condensação.
    • configuração do grau de vácuo.
    • temperatura de set-point do termostato.
  7. Traçado do ciclo termodinâmico do refrigerante em diagrama pressão-entalpia
  8. Aquisição de dados e cálculo de:
    • balanços térmicos correspondentes ao evaporador, condensador, compressor.
    • vazão de massa do refrigerante.
    • EER ideal e real.
    • eficiência de compressão volumétrica.

DT-TD047

Treinador para Estudo de Congelamento

Esta unidade, concebida especificamente para fins educacionais, permite o estudo do congelamento profundo, um aperfeiçoamento tecnológico do congelamento.

A unidade permite determinar a taxa real de penetração do frio nos produtos sob exame, via dois sistemas diferentes de troca de calor: convecção natural (trocador de placa) e convecção forçada (bateria de aletas).

Programa Didático

  1. Início de operação e checagem dos dispositivos de intervenção de segurança.
  2. Estudar a operação da válvula de expansão termoestática e sua calibração.
  3. Regulagem ON/OFF: o termostato das câmaras frigoríficas.
  4. Análise do comportamento do sistema conforme:
    • O superaquecimento das válvulas termoestáticas.
    • O fluxo de ar no condensador.
  5. Registrar o ciclo no diagrama de pressão-entalpia do gás refrigerante.
  6. Aquisição de dados e cálculo de:
    • Balanços térmicos do evaporador, do condensador e do compressor.
    • Fluxo de massa do refrigerante.
    • Coeficientes de eficiência frigorífica (EER) ideal e real.
    • Rendimento volumétrico de compressão.
  7. Determinação da velocidade de penetração do frio na carne, nos peixes, nos vegetais, etc.
  8. Identificação das substâncias que melhor se prestam ao processo de conservação por congelamento.
  9. Duração dos produtos congelados.
  10. Descongelamento com gás quente.

Versão Especial sob  Encomenda:

  •  Além de oferecer as características da versão padrão, essa versão também inclui:
  • Simulador de falhas por meio de chaves, ou
  • Simulador de falhas usando teclado e microprocessador, permitindo ao professor introduzir anomalias e avaliar as tentativas dos estudantes de resolver o problema.

DT-TD048

Treinador Computadorizado para Ensaio de Compressores

Esta unidade, especialmente projetada para fins didáticos, permite estudar o funcionamento de três tipos diferentes de compressor para servir uma instalação frigorífica: um hermético, um semi-hermético e um aberto. Inclui uma série de sensores e uma placa de aquisição de dados que permitem efetuar a supervisão da instalação e introduzir falhas a partir de um computador (não incluído).

Programa Didático

  1. Início de operação e checagem dos dispositivos de intervenção de segurança.
  2. Análise do comportamento do sistema conforme:
    • O tipo de compressor.
    • O dispositivo de expansão do líquido.
    • Superaquecimento (quando é usada a válvula de expansão termoestática).
    • O fluxo de ar no evaporador.
  3. Exame dos compressores herméticos, semi-herméticos e abertos.
  4. Determinação da potência de um compressor.
  5. Registro do ciclo no diagrama de pressão-entalpia do gás refrigerante.
  6. Aquisição de dados e cálculo de:
    • Balanços térmicos do evaporador, do condensador e do compressor.
    • Fluxo de massa do refrigerante.
    • Coeficientes de eficiência frigorífica (EER) ideal e real.
    • Rendimento volumétrico de compressão.
  7. O software fornecido permite realizar:
    • O balanço térmico do circuito de refrigeração.
    • A supervisão do sistema, com visualização dos valores detectados pelos sensores.
    • A introdução de avarias.

DT-TD049

Bancada de Provas para Sistemas de Segurança

Esta bancada foi desenhada e permite aos estudantes analisar as características e qualidade de componentes de segurança e controle, partes fundamentais e integrantes de sistemas termotécnicos grandes e pequenos.

Programa Didático

  1. Determinação da temperatura e/ou pressão de intervenção dos diferentes componentes testados.
  2. Cálculo e/ou determinação do fluxo de descarga em função da pressão e/ou temperatura.
  3. Verificação da confiabilidade dos componentes.
  4. Análise do funcionamento dos componentes.
  5. Determinação da curva característica da bomba.
  6. Procedimentos de montagem/desmontagem e conexão dos componentes
  7. Controle de qualidade dos componentes.

DT-TD050

Unidade de Medida de Temperatura e Calibração

Estuda técnicas de medição de temperatura e os modos de calibração dos sensores relevantes por meio de pontos fixos e de um termômetro fornecido com certificado de calibração.

Programa Didático

  1. Analisar conceitos de medida de temperatura Celsius (escalas de temperatura, conversão entre escalas, erro de zeragem, erro de fundo de escala, erros de linearidade).
  2. Estudar propriedades e comportamentos característicos dos diferentes sistemas de medição de temperatura (propriedades termoelétricas de um termômetro de resistência de platina, de um termopar e de um termistor, de termômetros a gás e a líquido; velocidade de resposta).
  3. Calibrar termômetros usando pontos fixos ou sensores certificados.

DT-TD051

Unidade de Medida de Pressão e Calibração

Unidade para estudo de técnicas de medida de pressão e modalidades de calibração dos sensores correspondentes.

Usando um testador de peso morto é possível gerar pressões pré-fixadas e calibrar um manômetro de Bourdon e um sensor eletrônico de pressão.

O testador de peso morto consiste de um pistão que pode abrigar um conjunto de pesos, gerando pressões de até 2 bar.

O manômetro de pressão é um típico manômetro de Bourdon industrial, e o sensor é um típico transmissor de pressão industrial, do tipo piezoresistivo.

Programa Didático

  1. Desenvolver o conceito de pressão como força / área.
  2. Estudar a operação de um manômetro de Bourdon.
  3. Operar uma balança de pesos.
  4. Estudar conceitos de medição e calibração.
  5. Estudar pressão absoluta e relativa.
  6. Erros de zeragem, de fundo de escala e de linearidade.
  7. Calibrar um manômetro de pressão.
  8. Calibrar um transmissor de pressão.

DT-TD052

Unidade de Pressão de Saturação

Analisa a correlação entre a temperatura e a pressão da água e comparar os dados experimentais com aqueles disponíveis na literatura.

Programa Didático

  1. Analisar a curva de saturação da água (medida de temperatura do vapor saturado e comparação com os valores disponíveis na literatura).
  2. Estudar tabelas de vapor.
  3. Estudar as correlações entre temperatura de saturação e pressão.
  4. Estudar pressão absoluta e relativa.






DT-TD053

Ciclos de Reciclagem

Essa unidade foi projetada para demonstrar o que é reciclagem e efetuar balanços de massa e de energia nas condições de estado estacionário ou transiente.

A aplicação é típica de um sistema de aquecimento industrial, que permite aumentar ou reduzir a temperatura de um produto por meio de um trocador de calor.



Programa Didático

  1. Compreensão do fenômeno de recirculação
  2. Balanços de massa em condição estacionária
  3. Balanços térmicos em condição estacionária
  4. Balanços térmicos em condição não-estacionária
  5. Efeito do tempo de resposta em função da potência de aquecimento e das vazões

DT-TD054

Processos de Expansão de um Gás Perfeito

Aparato para estudar processos termodinâmicos básicos que usam o ar como fluido de trabalho.

É constituído por dois tanques transparentes interconectados, que são, respectivamente, pressurizados e colocados sob vácuo por um compressor.

A pressão e a temperatura dentro deles são medidas durante os experimentos.

Um sensor de pressão conectado aos tanques e dois sensores de temperatura internos permitem monitorar continuamente as variações das propriedades do ar nos tanques.

Os dois tanques são de plástico rígido transparente, e têm a função de isolar o ar interno do ar ambiente.

Podem ser conectados à bomba para sua pressurização/configuração sob vácuo.

Programa Didático

  1. Estudar o comportamento de um gás ideal e sua equação de estado.
  2. Estudar processos adiabáticos reversíveis (expansão isentrópica).
  3. Estudar processos a volume constante.
  4. Estudar processos adiabáticos irreversíveis.
  5. Estudar processos com energia interna constante.
  6. Estudar processos politrópicos.
  7. Estudar pressão manométrica e absoluta.

DT-TD055

Unidade de Serviço de Transferência de Calor

A unidade pode ser conectada a 7 acessórios intercambiáveis para o estudo das modalidades de transferência de calor (condução, convecção e irradiação), além de fornecer a alimentação elétrica e os instrumentos de medida.

Inclui:

  • Dois mostradores dedicados, nos quais podem ser exibidos 12 valores de temperatura e os valores dos parâmetros característicos de cada experimento.

  • Duas saídas ajustáveis em volts e outra saída fixada na tensão da rede.

Essa unidade inclui também uma interface opcional com software de aquisição de dados para Windows, que permite acompanhar os testes em um computador.

Programa didático

  1. Desenvolver o conceito de pressão como força / área.
  2. Estudar a operação de um manômetro de Bourdon.
  3. Operar uma balança de pesos.
  4. Estudar conceitos de medição e calibração.
  5. Estudar pressão absoluta e relativa.
  6. Erros de zeragem, de fundo de escala e de linearidade.
  7. Calibrar um manômetro de pressão.
  8. Calibrar um transmissor de pressão.

Ao menos, um dos equipamentos a seguir é necessário, clique para acessar >

DT-TD055.A

Opcional: Unidade Computadorizada de Serviço de Transferência de Calor ( Inclui Software de Aquisição de Dados )

Esta unidade pode ser conectada a uma série de acessórios intercambiáveis para estudar os modos de transferência de calor (condução, convecção e irradiação), e providencia a alimentação elétrica, além de disponibilizar os instrumentos de medida.

Este equipamento é dotado de:

  • 12 entradas para termopar e 4 entradas analógicas.
  • 2 saídas ajustáveis em volts, e outra saída fixa na tensão da rede.

A unidade também inclui uma interface com software de aquisição de dados para Windows, possibilitando seguir os testes em um PC.

Ao contrário do modelo manual, este não possui nenhum mostrador. Os parâmetros podem ser exibidos graficamente apenas usando o software de aquisição de dados.


DT-TD056

Unidade de Teste de Fulgor Pensky-Martens

Equipamento para determinar o ponto de fulgor (flash point) de líquidos voláteis (acima de 50 °C).

O equipamento permite medir o ponto de fulgor (até 360 °C) de óleos destilados (diesel, querosene), óleos combustíveis, óleos lubrificantes, etc. O método usado é o de cuba fechada.

O instrumento consiste em uma pequena caldeira que abriga a amostra; a caldeira é equipada com uma tampa de vedação na qual são inseridos um termômetro e um agitador.

A tampa também possui um dispositivo a mola que permite abrir três buracos de modo a aproximar uma pequena chama de um dos buracos, simultaneamente.

Essa operação é repetida periodicamente até que os vapores que saem da caldeira se incendeiem. A temperatura registrada nesse momento corresponde ao ponto de fulgor da amostra.

DT-TD057

Calorímetro de
Bomba Mahler para Determinação do Calor de Combustão

O calorímetro de Mahler permite determinar o calor de combustão de numerosas substâncias sólidas e líquidas.

O calor produzido pela reação de combustão do combustível examinado é absorvido por uma massa de água conhecida, de onde se pode determinar o aumento de temperatura.

Programa didático

  1. Determinação do calor de combustão de substâncias combustíveis.

DT-TD058

Aparato para Verificação das Leis de Boyle e de Gay-Lussac

O equipamento consiste em dois cilindros transparentes separados, cheios de ar. No cilindro da esquerda, o ar é comprimido quasi-isotermicamente pela água empurrada por um compressor, e a variação de pressão em função do volume é medida. No cilindro da direita, o ar é aquecido a volume constante por uma resistência controlada por um termostato, e a variação de pressão em função da temperatura é medida.

O cilindro da esquerda inclui uma termorresistência, um transmissor de pressão e um transmissor de nível. Se a secção reta do cilindro for conhecida, o transmissor de nível permite calcular o volume de ar disponível.

O cilindro da direita possui uma termorresistência e um transmissor de pressão.

Todas as medidas (pressão, temperatura, nível, etc.) são exibidas em mostradores digitais e podem ser armazenadas em um PC pelo sistema de aquisição de dados (opcional).


DT-TD059

Aparato de Trocas de Calor e Acessórios

Este aparato consiste de uma unidade de serviço que fornece as utilidades necessárias e os instrumentos de medida para conduzir testes em quatro tipos de trocador de calor: trocador tubo-tubo (mod. DT-TD059.01), trocador de placa (mod. DT-TD059.02), trocador de casco e tubo (mod. DT-TD059.03) e tanque revestido (mod. DT-TD059.04).

A configuração mínima possível de ser adquirida inclui uma unidade de serviço e um desses quatro trocadores.

Um software de aquisição de dados com sistema de interface (mod. DT-TD059.05) está disponível como item opcional, fornecido separadamente.

Programa didático

Esta unidade permite o aprofundamento dos seguintes tópicos:

  1. Transferência de calor entre fluidos separados por uma parede.
  2. Balanço de energia e cálculo de eficiência.
  3. Diferença de temperatura média logarítmica (LMTD).
  4. Coeficiente global de transferência de calor (U).
  5. Como a vazão e a diferença de temperatura podem afetar o coeficiente de transferência.
  6. Comparação dos modos de operação e desempenho de diferentes tipos de trocadores de calor.

Acessórios opcionais (fornecidos separadamente)

DT-TD059.01 – Trocador de calor tubo-tubo

  • 6 seções de tubos duplos concêntricos (tubo exterior de acrílico, tubo interior de aço inox).
  • Possibilidade de uso de 2, 4 ou 6 seções para mudar a superfície total de troca (0,027, 0,054 e 0,081 m2).
  • Os tubos podem ser facilmente desmontados para limpeza.

DT-TD059.02  – Trocador de Calor de Placa

  • Configurado com 10 placas de aço inox (máx. 0,1 m2).

  • Pode ser facilmente desmontado para limpeza.

DT-TD059.03  – Trocador de Casco e Tubo

  • Manto de acrílico transparente com dois defletores.

  • 7 tubos internos (removíveis) de aço inox.

  • Superfície: 0,02 m2.

DT-TD059.04  – Trocador de Calor de Tanque Revestido

  • Tanque com revestimento encamisado e serpentina.

  • Agitador de velocidade variável com defletor.

DT-TD059.05  – Software de supervisão com interface

  • Para Windows.
  • Quadro sinóptico com os valores das variáveis medidas.
  • Comportamento em tempo real.
  • Histórico de comportamento.



DT-TD060

Simulador Automatizado de Controle de uma Planta Industrial de Refrigeração

Este simulador didático é projetado para treinamento no setor de controle computadorizado de sistemas industriais, e simula a operação de um sistema industrial de refrigeração com duas câmaras frias: uma para produtos congelados  (B.T. – baixa temperatura) e a outra para vegetais frescos (M.T. – média temperatura).

Programa Didático

  1. Estudo do gráfico psicrométrico das transformações do ar no evaporador em uma câmara fria.
  2. Análise do comportamento de um sistema de refrigeração com um único condensador/compressor e nível duplo de pressão de evaporação.
  3. Como a diferença entre a temperatura ambiente e a temperatura de evaporação afeta a umidade relativa de uma câmara fria para comida fresca.
  4. Análise da operação de uma válvula eletrônica de expansão.
  5. Análise da operação de um regulador de pressão de evaporação.
  6. Controle proporcional e ON/OFF.
  7. Programação e teste de lógica de controle ON/OFF ou PI.
  8. Aprendizado das novas técnicas de programação para controle e verificação de sistemas de refrigeração industrial.

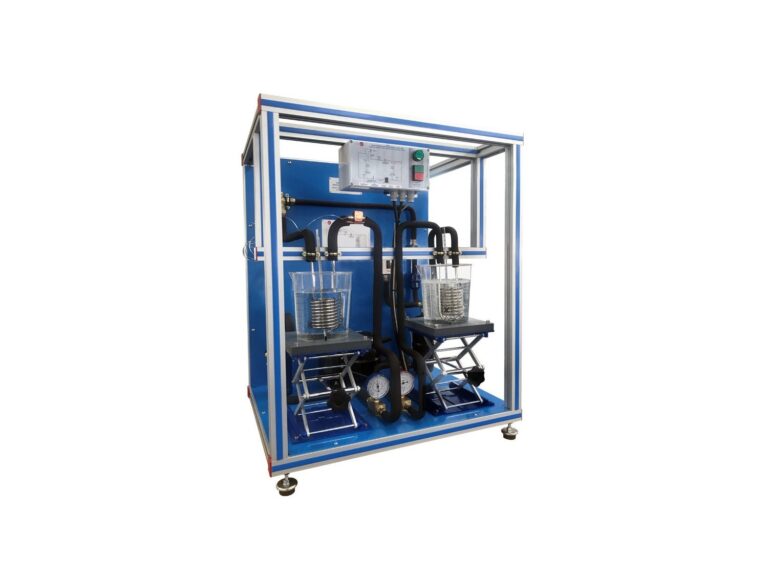

DT-TD063

Banco de Provas para Estudo do Ciclo Frigorífico de Compressão

Essa unidade foi projetada para que os alunos possam adquirir o conhecimento científico e prático da operação do ciclo de refrigeração de compressão de vapores.

Esse equipamento foi manufaturado de acordo com os padrões de segurança, e o refrigerante usado respeita as normas antipoluição.

Programa didático

  1. Estudar as fases do refrigerante versus a pressão e a temperatura.
  2. Detectar pressões, temperaturas e vazões do refrigerante quando o equipamento está funcionando.
  3. Elaborar gráficos pressão-entalpia do ciclo do refrigerante e detectar a energia térmica específica trocada pelo evaporador e pelo condensador.
  4. Determinar a potência térmica trocada.
  5. Determinar o superaquecimento da válvula termostática.
  6. Determinar a eficiência volumétrica do compressor.
  7. Análise do coeficiente de eficiência frigorífica (EER) do sistema.

DT-TD064

Banco de Provas para Estudo do Ciclo Frigorífico

Essa unidade foi desenhada para que os alunos possam adquirir o conhecimento científico e prático da operação do ciclo de refrigeração de compressão de vapores.

Esse equipamento foi manufaturado de acordo com os padrões de segurança, e o refrigerante usado respeita as normas antipoluição.

Programa didático

  1. Estudar as fases do refrigerante versus a pressão e a temperatura.
  2. Detectar pressões, temperaturas e vazões do refrigerante quando o equipamento está funcionando.
  3. Elaborar gráficos pressão-entalpia do ciclo do refrigerante e detectar a energia térmica específica trocada pelo evaporador e pelo condensador.
  4. Estudar a operação de uma válvula termostática e de um tubo capilar para expansão gasosa.
  5. Determinar a potência térmica trocada.
  6. Determinar o superaquecimento da válvula termostática.
  7. Determinar a eficiência volumétrica do compressor.
  8. Análise do coeficiente de eficiência frigorífica (EER) do sistema.

DT-TD065

Módulo Básico para Refrigeração e Ar Condicionado

Esse módulo combina os componentes comuns de todas as aplicações de laboratório. Ele inclui conectores e válvulas para as conexões elétricas e hidráulicas (via tubos flexíveis) com o módulo experimental a ser examinado. Assim podem ser preparadas várias configurações representando diferentes aspectos de técnicas de refrigeração e condicionamento de ar.

O módulo básico também inclui uma unidade de controle que permite operação autônoma (pelo teclado local) ou por controle remoto do próprio módulo por um PC (não incluído), via cabo USB. Nesse caso, é necessário software opcional.

Adicionalmente, há a possibilidade de inserir falhas não destrutivas no sistema.

Pelo menos um dos módulos a seguir deve ser adquirido em conjunto com o Módulo Básico DT-TD065. Clique aqui para conhecê-los>


DT-TD066

Bancada Geradora de Vapor



  • Quadro em aço inoxidável AISI 304
  • Produção de 17kg/h de vapor a 4,5 bar de pressão
  • Bomba centrífuga
  • Válvula de segurança
  • Medidor de pressão com escala de 0 a 10 bar
  • Três chaves de pressão
  • Suavizador para entrada de água
  • Painel com proteção IP55

DT-TD070

Sistema Educacional para Estudo de Instalações Sanitárias

Este sistema foi projetado para fornecer aos estudantes uma ferramenta de uso fácil para lidar com tópicos referentes a projeto, instalação e manutenção de:

  • Redes de distribuição de água fria e quente
  • Aparatos sanitários e válvulas
  • Bombas e sistemas para aumento da pressão da água

Programa Didático

  1. Padrões de dimensionamento de instalações hidrossanitárias
  2. Produção de água quente
  3. Cálculo das vazões mínimas de água quente e fria
  4. Cálculo das perdas por atrito localizadas e distribuídas ao longo das linhas de alimentação de água
  5. Cálculo das perdas térmicas ao longo das linhas de alimentação de água
  6. Cálculo do consumo de água quente
  7. Manutenção de redes de distribuição de água

DT-TD071

Sistema Compacto de Aquecimento

Equipamento educacional consistindo em quatro sistemas de aquecimento para residências; cada um é caracterizado por um tipo de controle diferente.

Programa Didático

  1. Procedimentos para:
    • Preenchimento com água e expurga do ar do sistema
    • Drenagem e verificação da estanqueidade do sistema
    • Partida da planta e verificação da operação dos dispositivos de proteção e segurança da caldeira
  2. Dispositivos de proteção de uma planta de aquecimento
  3. Dispositivos de segurança de uma planta de aquecimento
  4. Controle proporcional e on/off
  5. Traçado das curvas de emissão dos elementos aquecedores
  6. Controle de reset externo:
    • Variação na temperatura do fornecimento de água quente em função da temperatura do ar externo
  7. Análise da operação das válvulas misturadoras de três vias, das válvulas termostáticas, das válvulas de zona controladas por termostato
  8. Determinação da característica da válvula de 3 vias
  9. Controle proporcional:
    • Controle da temperatura de entrega do sistema irradiante
  10. Determinação da banda proporcional do controlador
  11. Exame da oscilação do circuito de controle
  12. Determinação da amplificação do circuito de controle
  13. Modalidade para contagem e cálculo da energia térmica usada
  14. Juntamente com o item opcional analisador de combustão:
    • Avaliação do rendimento de combustão da caldeira
    • Variação da vazão de ar e de combustível para o queimador e verificação dos efeitos sobre o rendimento de combustão
    • Avaliação da qualidade do acoplamento entre queimador e caldeira
  15. Determinação da prioridade da válvula misturadora (requer item opcional Rotâmetro Eletrônico)

DT-TD072

Unidade para Estudo do Desempenho Energético de um Envoltório de Construção

Este equipamento foi projetado expressamente para fins educacionais, e permite observar em primeira mão alguns aspectos básicos do trabalho do certificador de energia. Inclui um instrumento multifuncional para o cálculo da transmitância  e da condutância de uma parede, e um dispositivo de imagens térmicas que converte a radiação infravermelha emitida pelos corpos em, um espectro de temperaturas, possibilitando assim identificar e corrigir qualquer defeito de isolamento do envoltório de construção (pontes térmicas, descontinuidade do material isolante, etc.). Podem ser executados testes não apenas na estação em pequena escala do equipamento, mas também em componentes reais.

Programa didático

  1. Uso da equação de calor de Fourier para descrever a transmissão de calor através das paredes de um envoltório de construção

  2. Fluxo de calor unidirecional e bidirecional, pontes térmicas
  3. Condutividade térmica dos materiais
  4. Materiais isolantes e condutores
  5. Superfícies opacas e envidraçadas
  6. Determinação experimental da transmitância e da condutância de uma parede conforme indicações do teste padrão in situ
  7.  Comparação experimental do desempenho de diferentes materiais isolantes
  8. Emissividade térmica de materiais de construção
  9. A termografia como método pra determinação da continuidade de isolamento térmico em um edifício e da presença de pontes térmicas ou de umidade que podem reduzir o desempenho térmico do edifício.

DT-TD073

Unidade para Estudo e Medida de perdas de Calor

Equipamento especificamente projetado para fins educacionais, usado para avaliar perdas de calor através de paredes, piso e janelas de uma construção, com componentes normalmente usados em edificações. Possibilita também a determinação do coeficiente de transferência de calor dos elementos de construção, e a comparação dos valores resultantes com os máximos valores permitidos pelas regulamentações vigentes.

Programa Didático

  1. Cálculo do coeficiente de transferência de calor de uma parede simples e de uma parede composta
  2. Verificação do atendimento das normas vigentes no tocante à máxima perda de calor permitida
  3. Possibilidade de modificação da resistência térmica da alvenaria adicionando novas camadas isolantes (não incluídas com o equipamento), e de verificação dos efeitos sobre as perdas térmicas da construção

DT-TD079

Treinador de Propagação e Estudo de Chamas

Equipamento usado para investigação do comportamento físico de chamas e para controle de chamas sempre que houver queima de combustível.

Programa didático

  1. Geração e extinção de chamas.
  2. Flashback de chama.
  3. Diagramas de estabilidade de chama.
  4. Limites de estabilidade de chama.
  5. Velocidade da chama e razão ar/combustível.

DT-TD080

Equipamento para Medida do Equivalente Mecânico do Calor

Este equipamento consiste em um calorímetro girante, acionado por um motor de velocidade variável.

O calorímetro é composto por um cilindro de metal, enchido com água, e enrolado em um fio de nylon; as extremidades do fio são fixas, uma a um dinamômetro de mola e outra a um peso.

Quando o calorímetro gira, as forças de atrito entre o fio e a parte externa do calorímetro acarretam um aumento na temperatura da água.

É possível medir este aumento da temperatura por meio de um termômetro digital. O número de revoluções do calorímetro é dado por um contador mecânico de rpm.

Programa didático

  1. Primeira lei da termodinâmica.
  2. Equivalente mecânico do calor.
  3. Lei da conservação de energia.

DT-TD081

Sistemas de Treinamento em Transferência de Calor

Sistema para geração de água quente e gelada, para fornecimento a instalações primárias.

DT-TD081.10

Trocador de Calor de Tubo Duplo (óleo/água)

Esta unidade consiste em um trocador de calor de tubo duplo com óleo fluindo no tubo interno e água fluindo no tubo externo.

O sistema pode ser operado tanto em fluxo paralelo quanto em contracorrente. O óleo pode ser aquecido por um aquecedor de imersão, dotado de um termostato para controle da temperatura.

A fonte de água pode ser a rede local.

O trocador de calor de tubo duplo é isolado termicamente, tornando o sistema fechado.

Programa didático

  1. Coeficientes de transferência de calor (de condução, convecção e geral).
  2. Eficiência térmica geral.
  3. Diagramas de temperatura
  4. Método da diferença de temperatura logarítmica.
  5. Eficiência do sistema nos modos de fluxo paralelo e em contracorrente.

DT-TD081.20

Trocador de Calor de Tubo Duplo (água/vapor)

Unidade para estudo de trocadores de calor tubo e tubo. A unidade pode ser configurada para operar tanto em fluxo paralelo quanto em contracorrente.

 Variando as vazões de fluido, podem-se criar condições laminares, transicionais ou turbulentas.

As temperaturas tanto do lado do casco quanto do tubo são medidas por termopares.

DT-TD081.21

Trocador de Calor de Tubo Concêntrico

Equipamento para investigação dos princípios fundamentais da transferência de calor  aplicados a trocador de tubo e tubo.

A unidade pode ser configurada para operar tanto em fluxo paralelo quanto em contracorrente. Variando as vazões de fluido, podem-se criar condições laminares, transicionais ou turbulentas.

As temperaturas tanto do lado do casco quanto do tubo são medidas por termopares.


DT-TD081.30

Trocador de Calor de Tubo Duplo (ar/água)

Equipamento para determinação experimental dos diferentes coeficientes de transferência de calor.

O ar aquecido passa por um tubo ao redor do qual flui água fria. As temperaturas do ar, da água e do tubo são monitoradas na entrada e na saída.

Os perfis de velocidade e de temperatura dentro do tubo de ar também podem ser medidas.

O aparato é projetado para operar com fluxo de ar turbulento, tanto laminar quanto transicional e turbulento. A instrumentação equipada inclui mostrador de temperatura analógico, termopares e sondas, manômetros, tubo de Pitot, tubo de Pitot transverso, termômetros, tanque volumétrico e temporizador, compressor de anel, aquecedor de ar, seção de transferência de calor de tubos de cobre concêntricos.

DT-TD081.40

Trocador de Calor de Casco e Tubo

Equipamento para estudo das características de trocadores de calor de casco e tubo.

Consiste em um casco de latão com tubos de cobre, em um arranjo à prova de vazamentos. Defletores de latão, igualmente espaçados ao longo do casco, asseguram um fluxo turbulento, resultando em altos coeficientes de transferência de calor no interior do trocador.

O trocador pode ser operado tanto em fluxo paralelo quanto em contracorrente.

As temperaturas do fluido são medidas com termopares.

As temperaturas monitoradas são:

  • Entrada do lado do casco.
  • Saída do lado do casco.
  • Entrada do lado do tubo.
  • Saída do lado do tubo.
  • (3) temperaturas intermediárias no lado do casco.
  • (3) temperaturas intermediárias no lado do tubo.

As vazões são medidas com rotâmetros e, de posse dos valores das vazões e das temperaturas, pode-se determinar o coeficiente geral de transferência de calor.

Programa didático

Determinar os efeitos das vazões de água e das temperaturas da água de entrada sobre o coeficiente geral de transferência de calor.


DT-TD082

Demonstrador de Transferência de Calor por Convecção

Este equipamento permite a investigação dos fenômenos de convecção natural (livre) e forçada.

Seções experimentais aquecidas eletricamente são usadas para transferir calor tanto para o ar em repouso quanto para o ar em movimento.

A unidade permite que o estudante determine o coeficiente global de troca de calor, o coeficiente de transferência de calor por convecção, a taxa de transferência de calor, número de Nusselt e número de Stanton.

DT-TD083

Treinador de Transferência de Calor por Convecção Forçada

Este equipamento permite a investigação dos fenômenos de convecção forçada.

Seções experimentais aquecidas eletricamente são usadas para transferir calor tanto para o ar em repouso quanto para o ar em movimento.

A unidade permite que o estudante determine o coeficiente global de troca de calor, o coeficiente de transferência de calor por convecção, a taxa de transferência de calor, número de Nusselt e número de Stanton.


DT-TD084

Demonstrador de Irradiação Térmica

Para investigação dos aspectos fundamentais da transferência de calor por irradiação. A energia radiante emitida por várias fontes é absorvida por meio com características diferentes.

Programa didático

Esta unidade permite a verificação experimental das importantes leis a seguir, que governam a transferência de calor por irradiação:

  1. Lei de Planck da irradiação.
  2. Lei de Stefan-Boltzmann.
  3. Lei do deslocamento de Wien.
  4. Lei da Radiação Térmica de Kircchhoff.
  5. Lei da intercomunicação radiante de Prevost.
  6. Lei do resfriamento de Newton.
  7. Lei do cosseno de Lambert.
  8. Lei da absorção de Lambert.

Também é possível estudar as seguintes áreas da transferência de calor por irradiação:

  1. Radiação de corpo negro.
  2. Radiação não do tipo corpo negro.
  3. Fator de forma de radiação.
  4. Escudo de radiação.
  5. Coeficiente de transferência de calor por irradiação.
  6. Efeitos da irradiação sobre a medição de temperatura.
  7. Absorbância de radiação de gases e vapores.
  8. Perfil tridimensional de radiação de um emissor.
  9. Absorbâncias infravermelha e ótica.
  10. Ponto de congelamento de metais elementares.
  11. Ponto de fusão de metais elementares.
  12. Intensidade de energia óptica (fotômetro).
  13. Rede de comunicações por radiação.
  14. Métodos de solução numérica.

DT-TD085

Sistema de Usina a Vapor (Treinador de Caldeira)

Para demonstrar aos estudantes como uma caldeira gera vapor para geração de energia.

Este modelo possui controles automáticos de todas as funções em todos os pontos do processo

O sistema é composto de 4 módulos separados.

Módulo 1 – Caldeira e Vapor/Condensado.

  • Contém luzes indicadoras, registrador, medidores virtuais, controlador manual/automático e chaves de controle.

Módulo 2 – Turbina.

  • Contém os controles da turbina.

Módulo 3 – Torre de resfriamento.

  • A torre de resfriamento deve ser dimensionada conforme o sistema condensado.

Módulo 4 – Bancada de Controle.

  • O painel da bancada de controle inclui todos os controles e dispositivos de monitoração para operar o sistema de caldeira. Estão incluídos (2) estações de computador touch-screen que monitoram completamente o sistema da caldeira e permitem a aquisição de dados.

DT-TD086

Demonstrador de Condensação de Filme e Gota

Investigação dos mecanismos envolvidos na troca de calor com sistemas que passam por mudança de fase. O estudante pode observar os fenômenos de condensação e correlacionar os resultados com a teoria de condensação de filme.

O treinador é projetado para proporcionar tanto condensação de filme quanto de gota.

Programa didático

  1. Temperatura do refrigerante.
  2. Vazões volumétrica e de massa do refrigerante.
  3. Pressão no casco.
  4. Ponto de ebulição do líquido.
  5. Coeficientes de transferência de calor de filmes e gotas.

DT-TD087

Demonstrador de Transferência de Calor de Ebulição Nucleada (opcional: versão com datalogging)

Este equipamento é projetado para demonstrar a transferência de calor por ebulição de convecção, ebulição nucleada e ebulição por filme a partir de um elemento aquecedor em um tanque em condições de saturação.


DT-TD088

Bancada para Estudo de Componentes Elétricos em Instalações de Refrigeração

Esta unidade foi projetada para a montagem de vários sistemas elétricos e a análise de cada componente, de modo que os estudantes possam adquirir o conhecimento teórico e prático necessário para reestabelecer o funcionamento de um sistema de refrigeração de baixa potência, quando a falha for referente ao sistema elétrico.

Programa didático

  1. Avaliação das características elétricas do enrolamento de partida e de operação de um compressor
  2. Montagem de um circuito elétrico de partida RSIR com relê amperimétrico e relê voltimétrico
  3. Montagem de um circuito elétrico de partida CSIR com relê amperimétrico e relê voltimétrico
  4. Partida PSC
  5. Partida CSR via relê voltimétrico
  6. Partida via relê de estado sólido
  7. Montagem do circuito elétrico de controle do sistema e de segurança da instalação, por meio de conexão a um termostato e a um pressostato

DT-TD089

Bancada para Estudo da Válvula Eletrônica de Expansão

Esta bancada, projetada especificamente para fins didáticos, permite aprofundar os conhecimentos de operação da válvula eletrônica de expansão como um dispositivo para regular a vazão de refrigerante que alimenta o evaporador de uma planta de refrigeração de compressão de vapor.

Programa didático

  1. Estudo da operação de uma planta de refrigeração de compressão de vapor
  2. Estudo da operação da válvula eletrônica como dispositivo de expansão do fluido refrigerante
  3. Partida da planta e verificação dos dispositivos de segurança
  4. Análise do comportamento do sistema em função da variação da vazão de ar no evaporador e/ou no condensador
  5. Detecção de pressões, temperaturas, vazão do refrigerante durante o funcionamento da planta
  6. Determinação do superaquecimento da válvula eletrônica
  7. Traçado do ciclo do refrigerante no diagrama pressão-entalpia do gás refrigerante
  8. Determinação da energia e potência específicas transferidas em cada componente da planta (evaporador, condensador, compressor)
  9. Determinação da eficiência volumétrica de compressão
  10. Avaliação do EER teórico e real do ciclo

DT-TD090

Bancada para Estudo de Ar Condicionado

Esta bancada foi projetada para o estudo completo e exaustivo das transformações termodinâmicas pelas quais o ar passa ao atravessar as seções de uma unidade de controle de ar condicionado. Os sensores termométricos e higrométricos são instalados antes e depois de cada seção, de modo que eles permitem avaliar as transformações ocorridas.

Programa didático

  1. Estudo do gráfico psicrométrico do ar, com determinação de temperaturas de bulbo seco e bulbo úmido, volume específico, umidade absoluta e relativa, entalpia, ponto de orvalho
  2. Fator térmico
  3. Traçado das transformações devidas ao aquecimento, resfriamento, umidificação e desumidificação no gráfico psicrométrico
  4. Avaliação da potência térmica específica trocada em cada seção da unidade de controle
  5. Controle On-Off

DT-TD091

Bancada Computadorizada para Estudo de Ar Condicionado

Esta bancada foi projetada para o estudo exaustivo e completo das transformações termodinâmicas pelas quais o ar passa ao atravessar as seções de uma unidade de controle de ar condicionado. Os sensores termométricos e higrométricos são instalados antes e depois de cada seção, de modo que eles permitem avaliar as transformações ocorridas. Um software permite o controle e a supervisão a partir de um PC.

Programa didático

  1. Estudo do gráfico psicrométrico do ar, com determinação de temperaturas de bulbo seco e bulbo úmido, volume específico, umidade absoluta e relativa, entalpia, ponto de orvalho
  2. Fator térmico
  3. Traçado das transformações devidas ao aquecimento, resfriamento, umidificação e desumidificação no gráfico psicrométrico
  4. Avaliação da potência térmica específica trocada em cada seção da unidade de controle
  5. Controle On-Off
  6. Aquisição dos parâmetros do sistema e avaliação dos balanços térmicos em um PC

DT-TD092

Bancada para Estudo da Bomba de Calor Elétrica

Esta bancada foi projetada especificamente para fins didáticos, e se trata do estudo de bombas de calor termoelétricas: esses dispositivos representam uma alternativa a sistemas de resfriamento por compressão, quando é necessário obter transferências de energia que não podem ser facilmente resolvidas com um ciclo de refrigeração de compressão.

Programa didático

  1. Descrição e análise de efeitos termoelétricos em junções PN
  2. Determinação do valor de tensão elétrica disponível ao longo de uma célula termoelétrica à medida que varia o salto de temperatura induzido nas duas faces
  3. Determinação da potência disponível ao longo de uma célula termoelétrica à medida que varia o salto de temperatura induzido nas duas faces
  4. Determinação do valor de temperatura ao longo de uma célula termoelétrica à medida que varia a corrente direta ou reversa
  5. Determinação do C.O.P. da célula termoelétrica com polaridade positiva e com polaridade negativa



DT-TD093

Treinador para Simulação de Falhas em
Circuitos Elétricos e de Refrigeração

Este treinador foi projetado para simulação de falhas em circuitos elétricos e de refrigeração de uma planta de refrigeração de temperatura positiva carregada com fluido R134a. O equipamento possui dois evaporadores: um evaporador colocado em ar aberto, e o outro em uma câmara, permitindo a operação com dois níveis de temperatura, e, assim, o uso de um regulador de pressão de evaporação. O segundo evaporador pode ser alimentado com quatro tipos diferentes de dispositivos de expansão. A simulação das falhas hidráulicas é feita pelo professor, por meio de válvulas arranjadas para este fim. A simulação de falhas elétricas é executada por meio de um teclado. Toda a instalação é feita de cobre. A instrumentação montada no treinador permite medir os parâmetros usados para o estudo e análise do ciclo de refrigeração real.

Programa didático

  1. Posta em marcha da planta
  2. Investigação dos conceitos básicos de uma planta de refrigeração
  3. Execução de medidas elétricas e/ou fluídicas em uma planta, para o cálculo da potência e da eficiência, além do traçado de ciclos de refrigeração
  4. Trabalho com diferentes tecnologias de dispositivos de expansão
  5. Operação paralela de evaporadores
  6. Monitoramento de uma planta e determinação da causa das falhas simuladas

DT-TD094

Bancada para Estudos em Refrigeração e Ar-Condicionado

Esse kit foi especificamente desenvolvido para propósitos educacionais; seu design compacto e modular conduz os alunos a aprender os princípios de operação e técnicas de montagem fundamentais em qualquer sistema de refrigeração e ar condicionado. Os componentes são subdivididos em grupos e montados sobre placas (módulos), conectadas entre si por meio de mangueiras flexíveis e conexões com rosca.

Programa didático

  1. Conexões hidráulicas e conexões elétricas de diferentes módulos
  2. Checagem de intervenção dos dispositivos de partida e de segurança da planta
  3. Traçando o ciclo no diagrama de pressão x entalpia do refrigerante;
  4. Balanços térmicos correspondentes ao evaporador, condensador e compressor
  5. Fluxo de massa do refrigerante
  6. Coeficiente de eficiência energética ideal e atual
  7. Eficiência de compressão volumétrica
  8. Calculando a quantidade de troca de calor com o ar
  9. Calculando coeficiente de troca no condensador e no evaporador
